產品名稱：pz973h-10C DN600電動暗桿刀型閘閥[ 2022-08-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、pz973h-10C DN600電動暗桿刀型閘閥產品介紹

上海湖泉閥門集團有限公司型號 PZ973H 電動刀型閘閥采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對閥門進行控制也可以現場手動操作,也可以與計算機配合實現計算機自動控制。了解刀型閘閥價格由口徑、材質、壓力的不同而異!連接形式:對夾(梅花形、凸耳式、單夾式)、法蘭等，傳動方式:手動、齒輪傳動、氣動、電動、電液...其應用范圍非常廣泛,從礦山、電廠的選煤、排矸、排渣,到城市的污水處理;從水泥、造紙廠的漿液輸送,到食品、衛生、醫藥等行業，電動刀閘閥符合相關制造標準、歡迎來電咨詢、采購。

二、pz973h-10C DN600電動暗桿刀型閘閥產品介紹

公稱壓力：0.6MPa, 1.0MPa, 1.6MPa, 2.5MPa, 150LB
公稱通徑：DN50~DN1200mm, NPS2"~48"
適用溫度：-39~+650℃ (具體溫度范圍視密封副材質和介質性質而定)
連接法蘭：ANSI , B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN , NF, BS
主體材質：WCB, ZG1Cr18Ni9T , ZG1Cr18Ni12Mo2Ti, CF8, CF8M, CF3, CF3M
驅動方式：手動，氣動，傘齒輪驅動，電動，液動，電液動
密封型式：硬密封，軟密封
泄漏量：硬密封；D級（液體0.1×DNmm）3/S
適用溫度：-10~80℃

三、pz973h-10C DN600電動暗桿刀型閘閥產品主要零部件材料

零件名稱	材料名稱	材料牌號
圓螺母	優質碳素鋼	25
手輪	灰口鑄鋼	HT200
軸承壓蓋	優質碳素鋼	35
閥桿螺母	鋁青銅	ZCuA19Mn2、ZCuA19Fe4Ni4Mn2
閥桿螺母	鋁黃銅	ZCuZn25A16Fe3Mn3
軸承	—	51110
閥桿	不銹鋼	304、316、2Cr13
支架	碳素鋼、不銹鋼	WCB、CF8等
閘板	不銹鋼	304、316、304L、316L、2Cr13
螺栓螺母	優質碳素鋼	35
填料壓蓋	碳素鋼	WCB
填料	柔性石墨盤根石棉根、增強四氟纖維盤根	—
閥體	碳素鋼、不銹鋼	WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼

四、pz973h-10C DN600電動暗桿刀型閘閥產品設計標準

設計制造	JB/T 8691-98
結構長度	GB/T 15188.2-94
法蘭連接尺寸	GB/T 9113-2000
閥門檢查和試驗	GB/T 13927-92

五、pz973h-10C DN600電動暗桿刀型閘閥產品性能規范

壓力PN(MPa)	殼體試驗(MPa)	密封試驗(MPa)	適用介質
1.0	1.5	1.1	煙氣、灰、渣水混合物、空氣混合物
1.6	2.4	1.	煙氣、灰、渣水混合物、空氣混合物

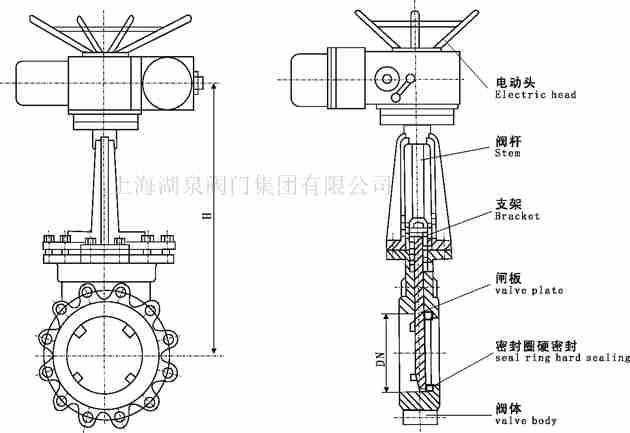

主要外形及連接尺寸Profile and connection dimension											單位Unit:mm
PN	DN	L	D	D1	D2	H	N-M	PN	DN	L	D	D1	D2	H	N-M
0.6	150	57	280	240	210	980	8-20	1.0	150	57	285	240	210	980	8-20
	200	70	335	295	265	1055	8-20		200	70	340	295	265	1055	12-20
	250	70	390	350	320	1060	12-20		250	70	405	355	310	1060	12-22
	300	76	440	400	368	1230	12-20		300	76	460	410	375	1230	12-22
	350	76	500	460	428	1250	16-20		350	76	520	470	435	1250	16-22
	400	89	565	515	482	1767	16-22		400	89	580	525	485	1767	16-27
	450	89	615	565	532	1920	20-22		450	89	640	585	545	1920	20-27
	500	114	670	620	585	2010	20-22		500	114	715	650	609	2010	20-30
	600	114	780	725	685	2110	20-27		600	114	840	770	720	2110	20-36
	700	130	895	840	800	2400	24-27		700	130	910	840	788	2400	24-36
	800	130	1010	950	898	2800	24-30		800	130	1025	950	895	2800	24-36
	900	140	1110	1050	1005	3000	28-30		900	140	1125	1050	998	3000	28-36
	1000	216	1220	1160	1115	3400	28-30		1000	216	1255	1170	1110	3400	28-42
	1200	254	1450	1380	1325	3900	32-36		1200	254	1485	1390	1325	3900	32-48
